Wraz ze wzrostem grubości blachy stalowej wymagania termodynamiczne i dynamika płynu strumienia tlenu zmieniają się wykładniczo. Fizyczna rzeczywistość cięcia termicznego dyktuje, że przesunięcie standardowej konfiguracji poza jej zaprojektowaną wydajność nieuchronnie pogarsza cięcie. Stosowanie uniwersalnego podejścia do doboru sprzętu powoduje nadmierne gromadzenie się żużla, szerokie szczeliny, poważne topienie górnej krawędzi i marnowanie gazów eksploatacyjnych. Te nieefektywności bezpośrednio przekładają się na zwiększone wymagania dotyczące obróbki wtórnej i niepotrzebne opóźnienia operacyjne.
Wybór odpowiedniego palnika do cięcia i dyszy tnącej wymaga systematycznej oceny grubości materiału, przepustowości gazu i rodzaju paliwa. Odpowiednia konfiguracja zapewnia precyzję, zachowanie standardów bezpieczeństwa i optymalizację zużycia gazu. Rozumiejąc, w jaki sposób fizyczne wymiary stali oddziałują z płomieniem podgrzewania wstępnego i strumieniem tlenu, operatorzy mogą skonfigurować swoje systemy cięcia gazowego tak, aby obsługiwały wszystko, od cienkich blach po masywne bloki stalowe, bez utraty jakości.
Średnica otworu nie podlega negocjacjom: Rozmiar otworu tlenu tnącego musi skalować się bezpośrednio wraz z grubością płyty, aby utrzymać prawidłową prędkość strumienia tlenu w celu skutecznego usuwania żużla.
Wydajność przepływu decyduje o wyborze palnika: W przypadku płyt o średnicy przekraczającej 100 mm (4 cale) wymagane są palniki do cięcia o dużej wytrzymałości z większymi wewnętrznymi kanałami gazowymi, aby zapobiec ograniczeniom przepływu.
Konstrukcja dyszy napędzającej paliwo gazowe: Wybór pomiędzy acetylenem (dysze jednoczęściowe) a paliwami alternatywnymi, takimi jak propan lub gaz ziemny (dysze dwuczęściowe), zasadniczo zmienia czas podgrzewania wstępnego i dobór sprzętu w przypadku grubych płyt.
Cięcia pod kątem zwiększają efektywną grubość: Podczas ukosowania ścieżka cięcia jest dłuższa niż nominalna grubość blachy, co wymaga odpowiedniego zwiększenia rozmiaru dyszy tnącej.
Wagi bezpieczeństwa o grubości: Cięcie grubszych materiałów zwiększa ryzyko trwałego pożaru; sprzęt musi być przystosowany do określonych wymaganych ciśnień i objętości gazu.
Cięcie termiczne polega na podniesieniu stali węglowej do temperatury zapłonu, około 870°C (1600°F). W tej temperaturze stal szybko utlenia się pod wpływem strumienia czystego tlenu. Osiągnięcie i utrzymanie tej zlokalizowanej temperatury staje się znacznie trudniejsze w miarę wzrostu grubości płyty. Grubsze płyty działają jak masywne radiatory, szybko odciągając energię cieplną od strefy cięcia i rozpraszając ją w otaczającym metalu.
Aby przeciwdziałać tej szybkiej utracie ciepła, operatorzy muszą używać sprzętu o większej wydajności podgrzewania wstępnego. Zainicjowanie i utrzymanie reakcji egzotermicznej na płycie o grubości 150 mm wymaga ogromnego, długotrwałego dopływu ciepła w porównaniu z płytą o grubości 10 mm. Jeśli płomień podgrzewania wstępnego jest zbyt duży dla cienkich płyt, nadmiar ciepła powoduje poważne zaokrąglenie i zniekształcenie górnej krawędzi. Jeżeli w przypadku grubych blach nagrzanie wstępne jest zbyt małe, cięcie często kończy się niepowodzeniem, ponieważ stal spada poniżej temperatury zapłonu, zanim strumień tlenu może w pełni przeniknąć przez materiał.
Strumień tlenu tnącego spełnia dwie funkcje: chemicznie utlenia nagrzaną stal i fizycznie przedmuchuje powstały stopiony żużel przez szczelinę. Gdy tlen reaguje z żelazem, wytwarza dodatkowe ciepło, które podtrzymuje proces na całej głębokości cięcia. Utrzymanie spójności strumienia tlenu ma kluczowe znaczenie dla czystego, prostego cięcia.
Zwiększona grubość blachy wymaga większej objętości tlenu dostarczanego pod określonym ciśnieniem, aby utrzymać spójność strumienia aż do dna cięcia. Jeśli strumień przedwcześnie straci swój kształt lub prędkość, żużel zamarznie w pobliżu dolnej krawędzi, tworząc brudny, trudny do usunięcia kożuch. Dynamika płynu strumienia tlenu musi pozostać laminarna. Wprowadzenie nadmiernego ciśnienia przez mały otwór powoduje powstanie turbulencji, która rozprasza strumień i niszczy pionowy profil nacięcia.
Wykonywanie cięć ukośnych wprowadza istotną zmianę geometryczną w procesie cięcia. Podczas cięcia pod kątem rzeczywista odległość, jaką strumień tlenu musi przebyć przez metal, znacznie wzrasta w porównaniu z prostym cięciem pionowym. Operatorzy muszą uwzględnić tę zwiększoną odległość, aby zachować jakość cięcia i penetrację.
Matematyczna rzeczywistość ukosowania jest prosta. Zastosowanie skosu pod kątem 45 stopni na płycie o grubości 50 mm zwiększa efektywną grubość, jaką musi przeniknąć strumień, do ponad 70 mm. Standardowa praktyczna zasada wymaga dostosowania wielkości sprzętu i ustawień przepływu gazu w oparciu o efektywną grubość pod kątem, a nie o nominalną grubość płyty pionowej. Niezwiększenie rozmiaru sprzętu w przypadku ciężkich skosów skutkuje niepełną penetracją i silnym gromadzeniem się żużla na dolnej krawędzi.
Nie wszystkie palniki są produkowane tak, aby wytrzymać ekstremalne ilości gazu wymagane do obróbki blach grubych. Sprzęt jest ogólnie podzielony na klasyfikacje do obciążeń standardowych, średnich i ciężkich w oparciu o wewnętrzne średnice rur i współczynniki przepływu zaworu (Cv). Te wymiary wewnętrzne określają maksymalną objętość gazu, jaką narzędzie może dostarczyć bez powodowania ograniczających wąskich gardeł.
Wokół znaku 75–100 mm (3–4 cali) istnieje próg. Powyżej tej grubości palniki standardowe i średnio wydajne zaczynają odczuwać brak gazu. Wewnętrzne kanały po prostu nie mogą przepływać wystarczającej ilości tlenu, aby utrzymać wymaganą prędkość strumienia na wyjściu dyszy. Ten głód prowadzi do poważnych spadków ciśnienia, niestabilnych płomieni i nieuniknionych strat w cięciu. W przypadku blach grubych surowym wymogiem operacyjnym jest modernizacja palnika do cięcia o dużej wytrzymałości z powiększonymi rurami gazowymi.
Metoda mieszania tlenu i paliwa gazowego wewnątrz urządzenia odgrywa główną rolę w wydajności i bezpieczeństwie, szczególnie przy dużych natężeniach przepływu. Mieszalniki równociśnieniowe (nadciśnieniowe) wymagają, aby zarówno tlen, jak i paliwo gazowe dostały się do komory mieszania pod mniej więcej tym samym ciśnieniem. Są one bardzo skuteczne, gdy paliwo gazowe pod wysokim ciśnieniem jest łatwo dostępne z butli lub zbiorników masowych.
Mieszalniki wtryskiwaczowe (niskociśnieniowe) wykorzystują strumień tlenu o dużej prędkości do wytworzenia efektu zwężki Venturiego, fizycznie wciągając gaz paliwowy do komory mieszania. Mechanizm ten jest niezbędny w przypadku wykorzystania niskociśnieniowych źródeł paliwa, takich jak rurociągi gazu ziemnego. Przy skalowaniu do ogromnych ilości gazu wymaganych do cięcia odcinków przekraczających 150 mm, mieszalniki wtryskiwaczy często zapewniają doskonałą stabilność płomienia i bezpieczeństwo, ponieważ aktywnie zapobiegają cofaniu się tlenu pod wysokim ciśnieniem do przewodu paliwowego podczas ciężkich operacji.
Fizyczna geometria narzędzia ma bezpośredni wpływ na ergonomię operatora i kontrolę cięcia. Typowe kąty głowicy obejmują konfiguracje 90 stopni, 75 stopni i proste. Wybór kąta zależy całkowicie od pozycji cięcia i fizycznego środowiska przedmiotu obrabianego.
W przypadku ekstremalnego ciepła promieniowania generowanego podczas cięcia grubych blach krytyczne znaczenie ma utrzymanie stałej odległości od siebie. Głowica o kącie 90 lub 75 stopni umożliwia operatorowi wygodne oparcie dłoni lub koła prowadzącego na powierzchni płyty, jednocześnie utrzymując ciało z dala od bezpośredniej strefy ciepła. Proste konfiguracje są zarezerwowane przede wszystkim dla konfiguracji zmechanizowanych lub określonych scenariuszy cięcia złomu, w których operator musi sięgać głęboko w ograniczone przestrzenie.
Wykresy wskazówek producentów opierają się na ścisłej inżynierii dynamiki płynów. Większe otwory tlenowe umożliwiają przepływ wyższych prędkości przepływu przez kryzę bez konieczności stosowania nadmiernych, turbulentnych ciśnień. Celem jest dostarczenie ogromnej objętości tlenu w gładkiej, spójnej kolumnie.
Użycie małego otworu pod wysokim ciśnieniem przy próbie cięcia grubej stali powoduje powstawanie bardzo turbulentnego strumienia. Ta turbulencja powoduje powstanie nacięcia w kształcie dzwonu, w którym cięcie rozszerza się w nieprzewidywalny sposób pod powierzchnią i często nie usuwa żużla na dnie. I odwrotnie, użycie dużego otworu przy niskim ciśnieniu w przypadku cienkiego materiału skutkuje niewystarczającą prędkością, aby wydmuchać stopiony metal, co powoduje, że żużel po prostu łączy się z powrotem za nacięciem. Dopasowanie średnicy otworu do dokładnej grubości płyty to jedyny sposób na zapewnienie właściwej równowagi objętości i prędkości.
Fizyczna konstrukcja końcówki zużywalnej musi odpowiadać specyficznym właściwościom spalania stosowanego paliwa gazowego. Branża opiera się na dwóch różnych konstrukcjach, aby bezpiecznie i skutecznie uwzględnić te różnice.
Typ dyszy | Budowa | Kompatybilność z paliwem gazowym | Uzasadnienie projektu |
|---|---|---|---|

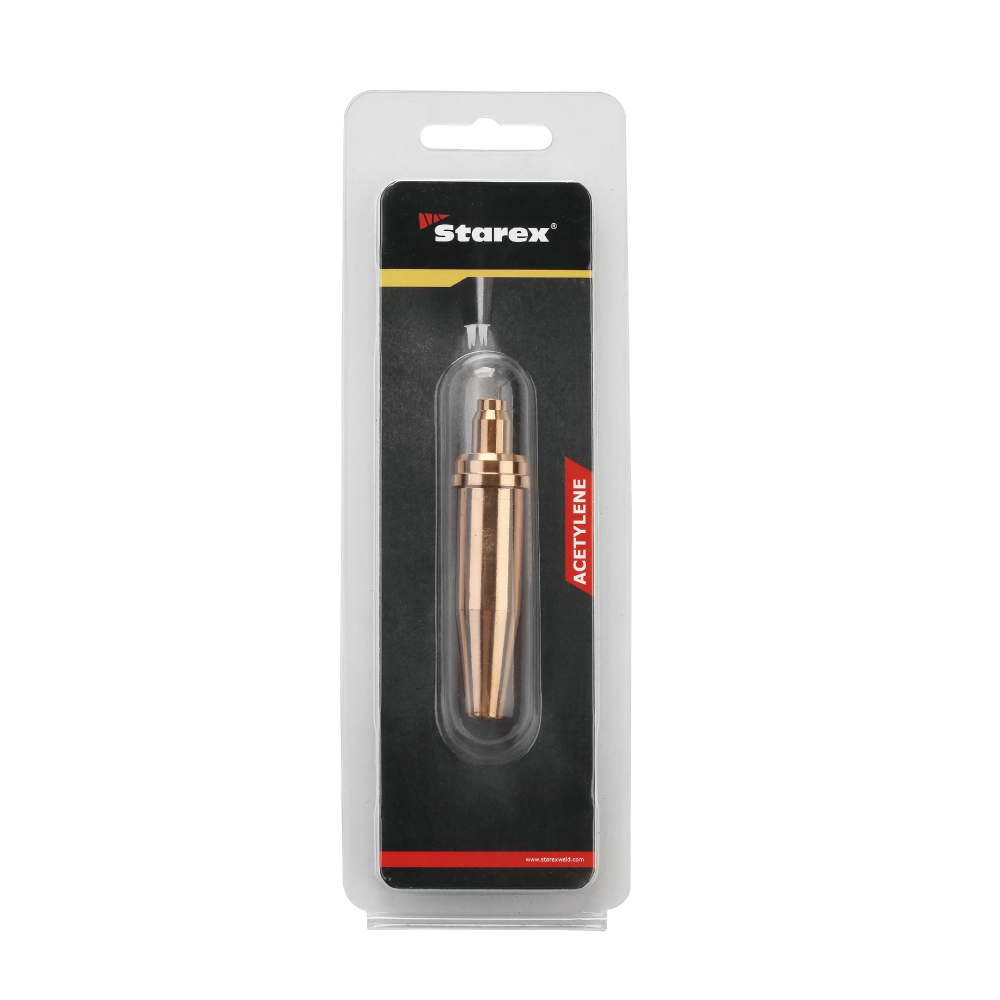

Jednoczęściowy | Lita miedź z precyzyjnie wywierconymi otworami. | Acetylen | Acetylen charakteryzuje się niezwykle dużą prędkością spalania. Płaska powierzchnia jednoczęściowej konstrukcji zapobiega ponownemu spalaniu się płomienia wewnątrz końcówki. |
Dwuczęściowy | Wewnętrzny wielowypust mosiężno-miedziany z zewnętrzną powłoką miedzianą. | Propan, gaz ziemny, propylen | Paliwa alternatywne spalają się znacznie wolniej. Wgłębiona konstrukcja zakotwicza płomień, zapobiegając wydmuchaniu płomienia podgrzanego przez tlen z dużą prędkością. |
Wybranie niewłaściwego typu konstrukcji dla paliwa gazowego spowoduje ciągłe wybuchy płomieni lub niebezpieczne, utrzymujące się pożary. Dysza tnąca musi być zaprojektowana specjalnie pod kątem termodynamiki przepływającego przez nią gazu.
Wybór paliwa gazowego decyduje o czasie podgrzewania wstępnego, wymaganym sprzęcie i ogólnej wydajności operacji. Acetylen zapewnia najwyższą temperaturę płomienia, dzięki czemu nadaje się wyjątkowo do szybkiego podgrzewania cienkich i średnich płyt. Jednak niższe całkowite uwalnianie ciepła (BTU) sprawia, że jest mniej skuteczny w penetrowaniu masywnych radiatorów wyjątkowo grubych płyt.
Paliwa alternatywne, takie jak propan i gaz ziemny, zapewniają wyższe całkowite uwalnianie ciepła, zapewniając stałą energię cieplną niezbędną do utrzymania grubych płyt w temperaturze zapłonu. W przypadku ekstremalnych grubości w zakresie od 150 mm do ponad 300 mm często stosuje się alternatywne paliwa w postaci ciekłych węglowodorów, takie jak układy benzynowe/tlenowo-paliwowe. Odparowanie paliwa płynnego zapewnia lepszą zlokalizowaną gęstość energii w porównaniu ze standardowymi paliwami gazowymi, odprowadzając intensywne ciepło w głąb szczeliny i zapobiegając hartowaniu cięcia.
Operatorzy muszą uwzględnić wykładniczy wzrost zużycia tlenu w miarę wzrostu grubości płyty i rozmiaru otworu. Cięcie płyty o grubości 100 mm nie wymaga po prostu dwukrotnie większej ilości tlenu w porównaniu z płytą 50 mm; wymagana objętość gwałtownie się skaluje, aby utrzymać niezbędną spójność strumienia i prędkość usuwania żużla na większej odległości pionowej.
Zrozumienie tych wskaźników zużycia jest niezbędne do obliczenia kosztów operacyjnych projektu. Chociaż użycie większej końcówki zużywa więcej gazu na minutę, często kończy ona cięcie znacznie szybciej i czyściej niż mniejsza końcówka przebijająca się przez materiał. Oszczędność pracy i czasu uzyskana dzięki zastosowaniu prawidłowego, większego rozmiaru końcówki prawie zawsze równoważy zwiększone koszty gazu eksploatacyjnego, jednocześnie zmniejszając potrzebę szlifowania po cięciu.
Istnieje bezpośrednia, odwrotna zależność pomiędzy prędkością przesuwu a grubością blachy. W miarę jak materiał staje się grubszy, operator musi zwolnić, aby strumień tlenu miał wystarczająco dużo czasu na utlenienie stali i usunięcie głębokiego nacięcia. W przypadku grubych płyt zbyt duża prędkość jazdy powoduje, że strumień cięcia cofa się i ostatecznie nie dociera do dolnej krawędzi.
Aby zoptymalizować prędkość bez utraty jakości w przypadku grubszych materiałów, operatorzy mogą stosować końcówki rozbieżne o dużej prędkości. Te specjalistyczne materiały eksploatacyjne charakteryzują się wewnętrznym zwężeniem, które rozszerza strumień tlenu, przyspieszając go do prędkości naddźwiękowych. Ta zaawansowana konstrukcja dynamiczna poprawia zarówno jakość cięcia, jak i maksymalną prędkość przesuwu ciężkich płyt w porównaniu ze standardowymi konstrukcjami z otworem cylindrycznym.
Operacje o dużej objętości i wysokim ciśnieniu na grubych płytach znacznie zwiększają dotkliwość i częstotliwość pożarów. Podczas przebijania grubej blachy lub napotykania wtrąceń wewnętrznych, stopiony żużel może łatwo wskoczyć z powrotem do otworów końcówki. W scenariuszach o dużym przepływie to zakłócenie może spowodować zapalenie mieszanych gazów wewnątrz urządzenia.
Aby ograniczyć to ryzyko, obowiązkowe są wysokoprzepływowe ograniczniki płomienia i zawory zwrotne o dużej wytrzymałości. Standardowe ograniczniki często ograniczają przepływ gazu, powodując problemy związane z głodem, których operatorzy starają się uniknąć. Dlatego też urządzenia zabezpieczające muszą być wyraźnie przystosowane do dużych przepływów wymaganych w przypadku operacji na grubych płytach, zapewniając ochronę bez uszczerbku dla wydajności.
Ręczne operacje na grubych płytach powodują duże obciążenie fizyczne operatora. Intensywne ciepło promieniowania w połączeniu z wyjątkowo małą prędkością przesuwu wymaganą w przypadku grubej stali utrudnia utrzymanie stabilnej ręki i stałej odległości odsunięcia podczas długich cięć. Zmęczenie bezpośrednio przekłada się na słabą jakość cięcia, żłobienie i utratę penetracji.
Podczas obróbki blach o grubości powyżej 75 mm na duże odległości przejście z narzędzi ręcznych na rozwiązania zmechanizowane staje się bardzo korzystne. Korzystanie z zmechanizowanego ciągnika liniowego lub instalacji tlenowo-paliwowej CNC eliminuje ludzki element zmęczenia. Systemy te utrzymują idealnie stałą prędkość jazdy i odległość odsunięcia, zapewniając gładkie cięcie wysokiej jakości, a jednocześnie utrzymując operatora w bezpiecznej odległości od strefy intensywnej temperatury.
Skuteczne cięcie gazowe jest ćwiczeniem z dynamiki płynów i termodynamiki stosowanej. Sprzęt musi dostarczać niezbędną objętość gazu, a materiały eksploatacyjne muszą kształtować tę objętość tak, aby idealnie odpowiadała fizycznym wymiarom stalowej płyty. Ignorowanie tych fizycznych realiów prowadzi do niskiej jakości, marnowania zasobów i niebezpiecznych warunków pracy.
Aby zapewnić optymalne rezultaty, wykonaj następujące kroki:
Sprawdź maksymalną grubość blachy, którą zamierzasz obrabiać, biorąc pod uwagę zwiększoną efektywną grubość wszelkich kątów ukosowania.
Wybierz najbardziej odpowiedni termodynamicznie gaz paliwowy dla tej konkretnej grubości.
Wybierz odpowiedni typ i rozmiar końcówki w oparciu o tabele techniczne producenta.
Sprawdź, czy wybrany sprzęt ma wewnętrzną przepustowość wystarczającą do obsługi wymaganych objętości gazu bez głodu.
Przed przystąpieniem do obróbki końcowego przedmiotu należy przeprowadzić cięcia próbne na złomie o tej samej grubości, aby wybrać intensywność podgrzewania wstępnego i prędkość przesuwu.
Odp.: Należy odwołać się do tabeli wskazówek producenta sprzętu. Dopasuj dokładną grubość blachy stalowej do tabeli, aby mieć pewność, że wybrałeś właściwą średnicę otworu tlenowego. Gwarantuje to odpowiednią wielkość przepływu gazu i prędkość strumienia wymaganą do czystego przecięcia materiału i usunięcia żużla.
Odp.: Nie. W standardowym wyposażeniu brakuje wewnętrznej średnicy rurki wymaganej do przepłynięcia ogromnej ilości tlenu potrzebnej w przypadku płyt 100 mm. Próba wykonania tej operacji powoduje brak przepływu, spadek ciśnienia i awarię cięcia. W przypadku grubych płyt obowiązkowy jest sprzęt o dużej wytrzymałości z większymi wewnętrznymi kanałami gazowymi.
Odp.: Używanie zbyt dużej końcówki powoduje marnowanie znacznych ilości tlenu i paliwa gazowego. Nadmierne podgrzewanie wstępne powoduje poważne topienie i zaokrąglanie górnej krawędzi, podczas gdy zbyt duży strumień tlenu tworzy znacznie szerszą szczelinę niż to konieczne, zmniejszając ogólną precyzję i wydłużając czas dodatkowego czyszczenia.
Odp.: Propan i gaz ziemny spalają się znacznie wolniej w porównaniu do acetylenu. Dwuczęściowa konstrukcja ma zagłębiony wewnętrzny wypust, który tworzy osłonę ochronną. To zakotwicza wolniej płonący płomień, zapobiegając wydmuchaniu płomienia podgrzewanego płomienia przez strumień tlenu tnący o dużej prędkości podczas pracy.
O: Nie. Nadmierne ciśnienie powoduje wypychanie zbyt dużej ilości gazu przez kryzę, powodując silne turbulencje strumienia. Ta turbulencja niszczy spójny kształt strumienia tlenu, pogarszając jakość cięcia, w nieprzewidywalny sposób poszerzając rzaz i w rzeczywistości utrudniając zdolność strumienia do usuwania żużla z dna cięcia.
Odp.: Mieszalniki równociśnieniowe wymagają dopływu tlenu i paliwa gazowego pod podobnym nadciśnieniem. Mieszalniki wtryskiwaczowe wykorzystują strumień tlenu o dużej prędkości do wytworzenia efektu zwężki Venturiego, wciągając do mieszanki gaz paliwowy pod niskim ciśnieniem. Wtryskiwacze są bezpieczniejsze i stabilniejsze w przypadku stosowania paliw ze źródeł niskociśnieniowych, takich jak gaz ziemny.
Odp.: Cięcia pod kątem zwiększają rzeczywistą odległość, jaką strumień tlenu musi przebyć przez metal. Skos pod kątem 45 stopni na płycie o grubości 50 mm zapewnia efektywną grubość ponad 70 mm. Operatorzy muszą dobrać rozmiar swojego sprzętu i dostosować natężenie przepływu w oparciu o dłuższą ukośną ścieżkę, a nie o grubość płyty pionowej.
