Wybranie niewłaściwej konfiguracji zasilania tlenowo-paliwowego prowadzi do nadmiernego zużycia gazu, złej jakości cięcia i potencjalnych zagrożeń bezpieczeństwa na hali produkcyjnej. Nieodpowiedni system powoduje frustrujące wąskie gardła. Operatorzy borykają się z problemem niekompletnych cięć i częstych regulacji sprzętu. W przypadku kierowników warsztatów i głównych producentów ocena palnika do cięcia tlenowego wymaga dopasowania wydajności sprzętu do codziennych realiów operacyjnych. Te codzienne realia obejmują zarówno naprawy urządzeń mobilnych, jak i profilowanie blach grubych.
W tym przewodniku omówiono specyfikacje techniczne, wymagania dotyczące gazu i konfiguracje sprzętu niezbędne do wybrania odpowiedniego zestawu dla Twojego warsztatu. Zbadamy wybór paliwa i dobór najważniejszych komponentów. Dowiesz się, jak idealnie dopasować solidny sprzęt do codziennej pracy. Znalezienie idealnej równowagi zapewnia płynną, nieprzerwaną codzienną pracę, maksymalizując jednocześnie ogólne bezpieczeństwo warsztatu.
Wybór gazu paliwowego (acetylen czy propan) wpływa na cały ekosystem sprzętu, od reduktorów po końcówki tnące.
Kategorie zestawów palników obejmują lekkie torby HVAC i ciężki sprzęt do cięcia stali o grubości powyżej 8 cali.
Standaryzacja w zakresie powszechnie obsługiwanych typów palników (np. kompatybilnych z Victorem lub Harrisem) zmniejsza długoterminowe koszty materiałów eksploatacyjnych i zapobiega przestojom operacyjnym.
Zintegrowane funkcje bezpieczeństwa — w szczególności wbudowane zawory zwrotne i zabezpieczenia przed cofnięciem płomieni — nie podlegają negocjacjom w celu zapewnienia zgodności z OSHA i bezpieczeństwa warsztatu.
Przed dokonaniem przeglądu konkretnych modeli palników należy przeprowadzić audyt codziennych operacji w placówce. Każdy zakład produkcyjny obsługuje różne materiały. Zdefiniowanie tych parametrów zapobiega niedostatecznemu wyposażeniu zespołu lub nadmiernemu określeniu niepotrzebnego sprzętu.
Oceń grubość materiału: określ maksymalną i średnią grubość stali miękkiej przetwarzanej w Twoim zakładzie. Zestawy do lekkich zastosowań maksymalnie obejmują materiał o średnicy od 1/2 cala do 1 cala. Tymczasem wytrzymałe platformy obsługują 8 cali lub więcej. Zakup zestawu dostosowanego do dokładnych limitów materiałowych zapewnia optymalną wydajność.
Określ częstotliwość operacyjną: rozróżnij okazjonalne zadania konserwacyjne od ciągłego, codziennego cięcia produkcyjnego. Okazjonalni użytkownicy kładą nacisk na szybki czas konfiguracji. Użytkownicy masowi wymagają trwałych komponentów zbudowanych z myślą o długotrwałej ekspozycji termicznej.
Oceń potrzeby w zakresie mobilności: Oceń, czy palnik pozostanie ustawiony na stole do cięcia, czy też wymaga transportu po obiekcie. Pracownicy terenowi wymagają łatwych do przenoszenia konfiguracji. Dedykowane stanowiska cięcia korzystają ze stacjonarnych systemów kolektorów obsługujących większy i cięższy sprzęt.
Przed wybraniem jakiegokolwiek sprzętu należy zmapować te trzy zmienne. Stacjonarny warsztat zajmujący się obróbką blachy 1/4 cala ma zupełnie inne potrzeby niż mobilna ekipa montująca rury. Ignorowanie tych zmiennych często prowadzi do niedopasowania sprzętu i frustracji operatorów.
Wybór paliwa gazowego stanowi najważniejszą decyzję przy konfigurowaniu systemu palnika propan-acetylen . Wybór paliwa określa, jakich węży, regulatorów i końcówek tnących należy użyć. Każdy gaz charakteryzuje się odmiennymi właściwościami chemicznymi i specyficznymi ograniczeniami operacyjnymi.
Acetylen pozostaje standardem branżowym w zakresie wszechstronnej obróbki metali. Wytwarza najwyższą temperaturę płomienia spośród powszechnie dostępnych gazów paliwowych, osiągającą około 5720°F. To intensywne ciepło umożliwia szybkie podgrzanie i krótki czas przebijania stali miękkiej.
Podstawową zaletą acetylenu jest jego wszechstronność. Ma duże możliwości cięcia, podgrzewania i spawania gazowego. Jednak acetylen niesie ze sobą ścisłe ograniczenia. Staje się z natury niestabilny przy ciśnieniach powyżej 15 psi. Ponadto przestrzega ścisłej zasady wypłaty 1/7. Nie można pobrać więcej niż 1/7 całkowitej pojemności cylindra na godzinę. Przekroczenie tej szybkości powoduje przedostanie się niebezpiecznego ciekłego acetonu do automatów.
Propan stanowi doskonałą alternatywę dla określonych zastosowań. Zapewnia wysoką wydajność w przypadku ciężkich zadań związanych z cięciem i ogrzewaniem masowym. Operatorzy doceniają propan ze względu na wymogi związane z bezpieczniejszym przechowywaniem. Nie podlega ścisłym limitom wycofania wpływającym na acetylen.
Jednak propan ma znaczące ograniczenia. Nie można go używać do spawania gazowego ze względu na właściwości płomienia utleniającego. Wykorzystanie propanu wymaga specjalistycznego sprzętu. Należy używać specjalnych węży klasy T. Potrzebujesz także dedykowanych końcówek do cięcia propanu, zaprojektowanych do zakotwiczenia wolniej palącego się płomienia.
Wybierz acetylen, aby zapewnić wszechstronność w wielu procesach. Jeśli Twój warsztat zajmuje się spawaniem, lutowaniem twardym i cięciem, acetylen pozostaje lepszy. Wybierz propan do zastosowań dedykowanych do cięcia na dużą skalę i ogrzewania na dużą skalę. Propan sprawdza się szczególnie wtedy, gdy operatorzy tną głównie gruby złom lub podgrzewają duże sekcje stalowe.
Tabela porównawcza paliwa gazowego | ||
Funkcja | Acetylen | Propan (LPG) |
|---|---|---|
Maksymalna temperatura płomienia | ~5720°F | ~5190°F |
Podstawowe zastosowania | Spawanie, lutowanie, cięcie | Ciężkie cięcie, ogrzewanie |
Limit wypłat | Zasada 1/7 obowiązuje ściśle | Brak ścisłego limitu wypłat |
Wymagania dotyczące węża | Klasa R lub RM | Wyłącznie klasa T |
Po określeniu paliwa gazowego należy wybrać odpowiedni poziom wyposażenia. Producenci grupują systemy palników według obciążenia. Wybór właściwej kategorii gwarantuje, że Twój sprzęt przetrwa codzienne warunki warsztatowe.
Przenośny zestaw do spawania i cięcia spełnia różne potrzeby w zakresie mobilności. Zestawy te idealnie pasują do wózków konserwacyjnych, mobilnych pojazdów naprawczych i miejsc o ograniczonym dostępie. Hydraulicy i technicy HVAC w dużym stopniu na nich polegają.
Systemy te zazwyczaj wykorzystują małe butle, takie jak zbiorniki MC lub B na acetylen. Posiadają zintegrowane torby transportowe ułatwiające transport jedną ręką. Dołączone uchwyty palników zwykle należą do kategorii lekkich i średnich obciążeń. Są kompaktowe i bardzo zwrotne.
Najważniejszym kompromisem jest pojemność. Te konfiguracje są bardzo mobilne, ale ograniczone przez małe objętości gazu. Nie możesz wytrzymać długich sesji cięcia. Co więcej, mniejsze korpusy palnika ograniczają rozmiar osprzętu tnącego, który można bezpiecznie obsługiwać.
Zakłady produkcyjne wymagają różnych rozwiązań. Wytrzymały sprzęt do cięcia dominuje w wyspecjalizowanych halach produkcyjnych, składowiskach złomu i zakładach obróbki stali konstrukcyjnej. Środowiska te wymagają maksymalnej trwałości i wysokiego przepływu gazu.
Te zestawy przemysłowe są wyposażone w solidne regulatory o wysokim przepływie, zdolne do dostarczania ogromnych objętości tlenu. Wykorzystują grubsze uchwyty palnika. Operatorzy często preferują do tych zadań dwuczęściowe palniki kombinowane lub wytrzymałe palniki proste. Bezproblemowo integrują się z dużymi cylindrami przemysłowymi.
Podstawowy kompromis dotyczy mobilności i zajmowanej powierzchni. Systemy te wymagają stacjonarnych wózków na butle lub złożonych systemów rurowych z kolektorami. Brakuje im łatwego przenoszenia mniejszego zestawu toreb. Jednakże bez problemu wytrzymują długotrwałe obciążenia termiczne.
Przemysłowy palnik do cięcia jest tak niezawodny, jak jego wewnętrzne elementy. Ocena szczegółów sprzętu zapobiega przedwczesnym awariom sprzętu. Należy dokładnie sprawdzić korpus palnika, regulatory i węże.
Fizyczna konstrukcja palnika ma wpływ na wydajność operatora. Zwykle wybierasz pomiędzy stylami łączonymi a modelami prostymi.
Palniki kombinowane: Ta dwuczęściowa konstrukcja umożliwia operatorom szybką wymianę komponentów. Można odłączyć nasadkę tnącą i zamontować końcówki spawalnicze lub dysze grzewcze w kształcie pąków róży. Ta wszechstronność sprawia, że najlepiej nadają się do ogólnych zadań produkcyjnych.
Palniki proste: Ta jednoczęściowa konstrukcja jest przeznaczona wyłącznie do cięcia. Nie można do niego podłączać dysz grzewczych. Jednak ujednolicona konstrukcja sprawia, że jest on niezwykle wytrzymały. Operatorzy preferują proste palniki w przypadku dużych składowisk złomu i cięcia ciężkich blach.

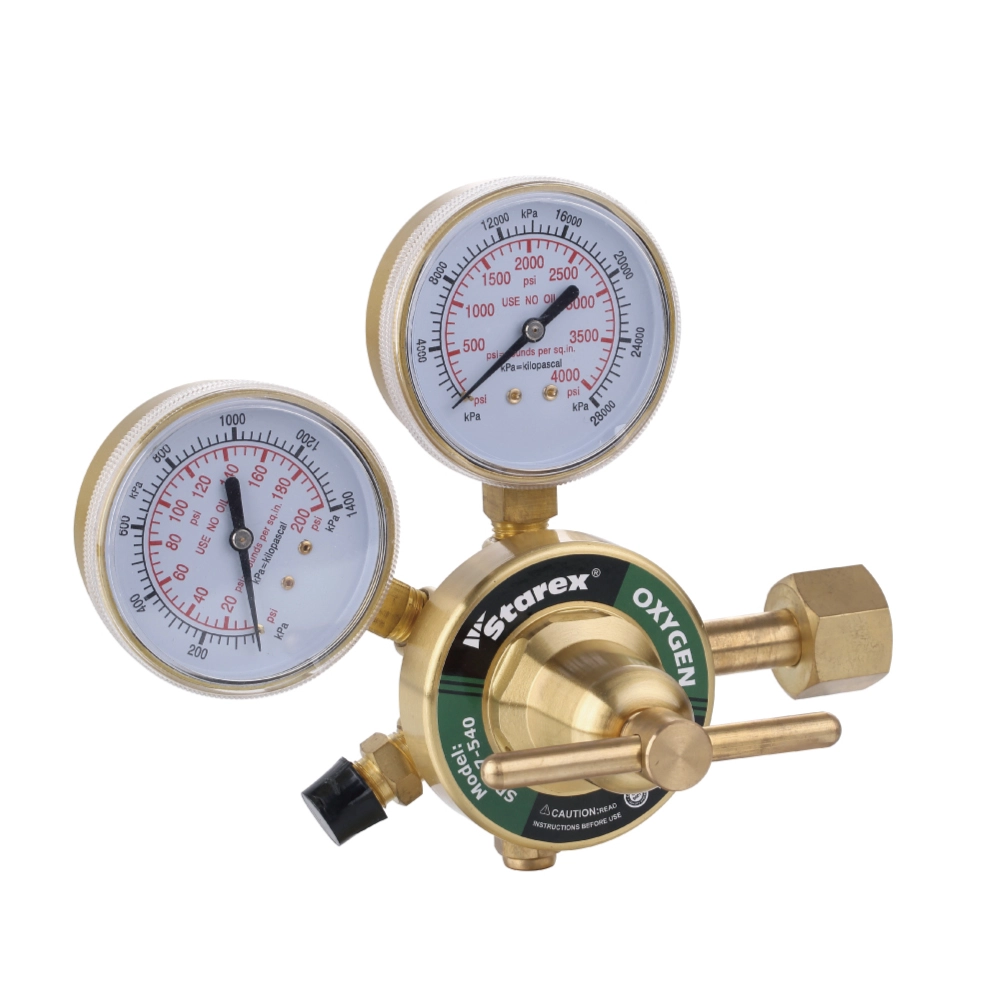

Regulatory kontrolują ogromne ciśnienie utrzymywane wewnątrz cylindrów. Szukaj konstrukcji z litego mosiądzu, a nie lekkich stopów. Wysokiej jakości regulatory są wyposażone w łatwe do odczytania manometry z podwójną skalą. Ze względów bezpieczeństwa muszą być wyposażone w wewnętrzne zawory nadmiarowe ciśnienia. Zawsze dopasowuj maksymalne ciśnienie tłoczenia automatu do wymaganych rozmiarów końcówek. Niewymiarowe automaty pozbawiają duże końcówki tnące niezbędnego tlenu.
Wybór węża ma bezpośredni wpływ na bezpieczeństwo warsztatu. Upewnij się, że zestaw zawiera wąż odpowiedniego gatunku dla wybranego paliwa. Węże klasy R lub RM przeznaczone są wyłącznie do acetylenu. Ulegną szybkiemu rozkładowi pod wpływem propanu. Węże klasy T są odporne na niszczące działanie wszystkich gazów paliwowych. Są one absolutnie obowiązkowe w przypadku zastosowań z propanem i propylenem. Zawsze sprawdzaj oznaczenia węży przed podłączeniem jakiegokolwiek źródła gazu.
Końcówka palnika do cięcia wykonuje rzeczywistą pracę. Rozgrzewa metal i kieruje strumień tlenu pod wysokim ciśnieniem. Wybór właściwej końcówki wymaga zrozumienia stylów siedzeń, konstrukcji paliwa i logiki doboru.
Końcówki tnące są ściśle specyficzne dla marki. Końcówka typu Victor nie będzie prawidłowo osadzona w głowicy palnika typu Harris. Niedopasowane gniazda powodują niebezpieczne wewnętrzne wycieki gazu. Standaryzacja w oparciu o powszechnie popularne style zapewnia łatwą dostępność zamienników na rynku wtórnym. Zapobiega to przerwom w pracy, gdy potrzebujesz natychmiast nowych materiałów eksploatacyjnych.
Należy dopasować końcówkę do paliwa gazowego. Końcówki acetylenowe mają płaskie powierzchnie. Acetylen pali się szybko, więc płomień pozostaje stabilny i przylega do końcówki. I odwrotnie, końcówki propanu i gazu ziemnego mają mocno zagłębione powierzchnie czołowe. Te alternatywne gazy palą się znacznie wolniej. Wgłębiona konstrukcja miseczki zakotwicza wolniej palący się płomień, zapobiegając jego wydmuchaniu pod wysokim ciśnieniem tlenu.
Wielu początkujących operatorów wpada w pułapkę „im większy, tym lepszy”. Używają zbyt dużych końcówek, mając nadzieję na szybsze cięcie. Używanie zbyt dużej końcówki powoduje szybkie marnowanie drogiego tlenu. Zwiększa także niepożądane gromadzenie się żużla i powoduje niepotrzebnie szerokie nacięcia. Polegaj wyłącznie na tabelach grubości i rozmiarów końcówek producenta. Dopasuj ponumerowany rozmiar końcówki dokładnie do grubości stali, którą zamierzasz ciąć.
Ogólna logika doboru końcówki tnącej (przykład odniesienia) | ||
Grubość stali | Typowy rozmiar końcówki | Zakres ciśnienia tlenu |
|---|---|---|
1/4 cala | Rozmiar 00 | 20 - 25 psi |
1/2 cala | Rozmiar 0 | 25 - 35 psi |
1 cal | Rozmiar 1 | 30 - 40 psi |
2 cale | Rozmiar 2 | 35 - 50 psi |
Wdrażanie nowego sprzętu wymaga ścisłego przestrzegania protokołów bezpieczeństwa. Właściwe strategie zarządzania zapewniają, że Twój sprzęt będzie działał niezawodnie przez lata. Kierownicy warsztatów muszą priorytetowo traktować ochronę operatora i zrównoważoną konserwację sprzętu.
Systemy tlenowo-paliwowe obsługują lotne gazy pod ekstremalnym ciśnieniem. Sprawdź, czy wybrany zestaw zawiera istotne elementy zabezpieczające. Zawory zwrotne przepływu wstecznego często znajdują się na uchwycie palnika. Zapobiegają przedostawaniu się tlenu pod wysokim ciśnieniem do niskociśnieniowego przewodu paliwowego. Ograniczniki płomienia instalowane są na palniku lub regulatorze. Gaszą płomienie poruszające się wstecz, zanim dotrą do cylindrów. Nie kupuj zestawów pozbawionych tych kluczowych urządzeń. Mają one fundamentalne znaczenie dla podstawowego bezpieczeństwa warsztatu.
Wyjdź poza początkowy zakup sprzętu. Weź pod uwagę logistykę utrzymania działania systemu. Uwzględnij dostępność lokalnych wypożyczalni butli z gazem. Upewnij się, że lokalni dostawcy posiadają w magazynie dokładnie te końcówki zamienne, których wymagają Twoje nowe uchwyty. Zapoznaj się dokładnie z warunkami gwarancji producenta. Dostępne sieci wsparcia utrzymują linie produkcyjne w ruchu bez dłuższych przerw.
Ergonomia odgrywa ogromną rolę w dostosowaniu się użytkowników. Cięższe i dłuższe palniki przemysłowe skutecznie zmniejszają zmęczenie spowodowane promieniowaniem cieplnym. Trzymają ręce operatora dalej od kałuży stopionego metalu. Jednakże długie palniki wymagają znacznie większej przestrzeni dla operatora. Walczą w ciasnych przestrzeniach. Dopasuj ergonomię sprzętu do konkretnego środowiska użytkownika. Technicy pracujący w terenie zazwyczaj preferują krótsze, wyważone uchwyty, zapewniające precyzyjną manewrowość.
Wybór odpowiedniego zestawu palnika do cięcia tlenowego wymaga zrównoważenia składu chemicznego paliwa gazowego z mobilnością warsztatu i grubością materiału. Twoja decyzja ma bezpośredni wpływ na codzienną wydajność produkcji. Idealnie dopasowany system zapobiega marnowaniu gazu i minimalizuje żmudne operacje mielenia wtórnego.
Natychmiast przeprowadź audyt swoich aktualnych umów na dostawy gazu. Określ maksymalną grubość cięcia materiału w swoim zakładzie na podstawie ostatnich projektów. Lista krótkich zestawów wykorzystujących powszechnie dostępne materiały eksploatacyjne, z naciskiem na węże klasy T i uniwersalnie kompatybilne końcówki. Wykonanie tych konkretnych kroków gwarantuje, że Twój zespół produkcyjny pozostanie bezpieczny, wyposażony i produktywny.
Odp.: Tylko w przypadku zmiany końcówki tnącej na propan i przejścia na węże klasy T. W przypadku propanu często można stosować regulatory acetylenu. Jednakże nigdy nie wolno używać końcówek acetylenowych z płaską końcówką ani węży klasy R do gazu propanowego. Takie postępowanie pogarsza stabilność płomienia i niebezpiecznie niszczy węże.
Odp.: Jednoczęściowy (prosty) palnik to dedykowane narzędzie tnące przeznaczone do intensywnej, ciągłej pracy. Brakuje wymiennych głowic. Dwuczęściowy składa się z rączki i oddzielnej nasadki tnącej. Ta modułowa konstrukcja umożliwia szybką wymianę dysz spawalniczych lub końcówek grzewczych typu pączek róży, co zapewnia maksymalną wszechstronność.
Odp.: Rozmiary końcówek zależą od grubości ciętego metalu. Należy zapoznać się z tabelą cięcia konkretnego producenta. Numery rozmiarów, takie jak rozmiar 0 lub rozmiar 1, różnią się znacznie w przypadku różnych marek, takich jak Victor, Harris i Smith. Nigdy nie zgaduj rozmiaru.
