W produkcji przemysłowej i ciężkiej wybór właściwej metody cięcia jest podyktowany metalurgią, a nie preferencjami. Stosowanie cięcia gazowego niekompatybilnych metali powoduje poważną degradację materiału, nadmierny żużel, naruszenie integralności strukturalnej i zmarnowane godziny pracy. Producenci muszą dostosować możliwości swojego sprzętu do realiów chemicznych i termicznych swoich zapasów materiałów. Próba wymuszenia procesu termicznego na niewłaściwym stopie powoduje uszkodzenie przedmiotu obrabianego i stwarza zagrożenie dla bezpieczeństwa na hali produkcyjnej. Niniejszy przewodnik zawiera techniczną ocenę tego, które metale można skutecznie przetwarzać metodami tlenowo-paliwowymi. Badamy podstawową mechanikę utleniania, która narzuca te ograniczenia. Dowiesz się także, jak skonfigurować gazy paliwowe, palniki i dysze w celu uzyskania optymalnej wydajności operacyjnej. Rozumiejąc dokładne wymagania metalurgiczne, operatorzy mogą zapobiegać kosztownym przeróbkom i utrzymywać wysokie standardy produkcji.
Dominacja żelaza: Standardowe cięcie gazowe jest skuteczne wyłącznie w przypadku metali, których tlenki mają niższą temperaturę topnienia niż sam metal nieszlachetny, głównie stali miękkich i niskowęglowych.
Ograniczenia dotyczące metali nieżelaznych: Aluminium, miedź, mosiądz, brąz i stal nierdzewna nie mogą być cięte standardowymi metodami tlenowo-paliwowymi ze względu na ich niezdolność do utrzymania wymaganej egzotermicznej reakcji utleniania.
Wybór gazu wpływa na zwrot z inwestycji: Przejście z acetylenu na gazy alternatywne, takie jak propylen, może skutkować nawet o 30% wzrostem prędkości skrawania i znacznie ograniczyć szlifowanie po cięciu (usuwanie żużla) na grubszych płytach, gdy materiał osiągnie temperaturę rozpałki.
Precyzja sprzętu: Uzyskanie czystych, ciągłych cięć wymaga precyzyjnego dopasowania grubości metalu do prawidłowej konfiguracji palnika do cięcia i rozmiaru kryzy dyszy tnącej, np. w przypadku standardowych konfiguracji typu Victor.
Wielu operatorów błędnie postrzega cięcie termiczne jako proces mechanicznego cięcia. W rzeczywistości jest to szybki, kontrolowany proces utleniania chemicznego. Powodzenie tej operacji zależy całkowicie od tego, jak konkretny metal reaguje na tlen w podwyższonych temperaturach. Nie topisz metalu, aby go oddzielić. Spalasz go w wysoce zlokalizowanym, kontrolowanym środowisku.
Proces rozpoczyna się od rozgrzania płomienia. Płomień ten podgrzewa zlokalizowany obszar metalu do temperatury rozpalania. W przypadku stali miękkiej jest to zazwyczaj około 870°C (1600°F), co wskazuje jasny wiśniowo-czerwony kolor. Gdy metal osiągnie ten krytyczny próg ciepła, operator wprowadza strumień czystego tlenu pod wysokim ciśnieniem. Strumień tlenu wywołuje gwałtowną reakcję egzotermiczną. Metal szybko się utlenia, wytwarzając własną, ogromną ilość ciepła. Sama siła strumienia tlenu wydmuchuje powstały ciekły żużel. Ta ciągła reakcja chemiczna podtrzymuje cięcie wzdłuż zamierzonej ścieżki, umożliwiając operatorowi przesunięcie palnika do przodu.
Całą tą operacją rządzi ścisła zasada metalurgiczna. Metal musi się zapalić i utlenić, zanim faktycznie się stopi. Ponadto powstały tlenek metalu musi mieć niższą temperaturę topnienia niż sam metal nieszlachetny. Jeśli tlenek topi się w wyższej temperaturze, tworzy ochronną skorupę. Skorupa ta blokuje strumień tlenu i natychmiast zatrzymuje proces cięcia. Zrozumienie dynamiki temperatury topnienia jest kluczem do wiedzy, jakie materiały można przetwarzać w hali produkcyjnej.
Rodzaj metalu | Temperatura topnienia metalu podstawowego | Temperatura topnienia tlenku | Przydatność do paliwa tlenowego |
|---|---|---|---|
Stal niskowęglowa | ~2750°F (1510°C) | ~2500°F (1370°C) | Doskonały |
Aluminium | ~1220°F (660°C) | ~3760°F (2070°C) | Niezgodny |
Stal nierdzewna (304) | ~2650°F (1450°C) | ~4100°F (2260°C) | Niezgodny |
Miedź | ~1980°F (1080°C) | ~2240°F (1225°C) | Niezgodny |
Niektóre metale żelazne posiadają dokładne właściwości chemiczne wymagane do czystego i wydajnego utleniania. Materiały te stanowią podstawę ciężkiej produkcji konstrukcyjnej, przemysłu stoczniowego i budownictwa ogólnego.
Stale miękkie i niskowęglowe są idealnymi kandydatami do tego procesu. Ich zawartość węgla (zwykle poniżej 0,3%) i właściwości utleniające doskonale odpowiadają wymaganiom systemów tlenowo-paliwowych. Żelazo szybko się utlenia, a powstały żużel pozostaje na tyle płynny, że można go łatwo usunąć za pomocą strumienia tlenu. Operatorzy mogą przetwarzać niesamowity zakres grubości. Przy odpowiedniej konfiguracji sprzętu możesz czysto przecinać cienką blachę lub masywne blachy stalowe o grubości przekraczającej 24 cale. Szczelina pozostaje wąska, a strefa wpływu ciepła jest możliwa do opanowania w przypadku większości zastosowań konstrukcyjnych.
Można obrabiać stale średnio- i wysokowęglowe, jednak wiążą się one z określonymi ryzykami wykonawczymi. Wyższa zawartość węgla (od 0,3% do ponad 1,0%) znacząco zwiększa ryzyko pękania i twardnienia w strefie wpływu ciepła (HAZ). Szybki cykl nagrzewania i chłodzenia zmienia lokalną mikrostrukturę stali, często tworząc kruchy martenzyt wzdłuż krawędzi cięcia.
Aby ograniczyć to ryzyko, producenci muszą wdrożyć ścisłą kontrolę termiczną. Obowiązkowe wstępne nagrzanie całego przedmiotu obrabianego zmniejsza szok termiczny i spowalnia szybkość chłodzenia. Kontrolowane procedury chłodzenia po cięciu, takie jak zakopywanie części w piasku lub stosowanie koców termicznych, zapobiegają tworzeniu się kruchych mikrostruktur. Bez tych kroków krawędź cięcia prawdopodobnie ulegnie zniszczeniu podczas kolejnych operacji spawania lub obróbki.
Żeliwo stanowi wyjątkowe wyzwanie. Ich wysoka zawartość węgla (2% do 4%) i krzemu aktywnie zakłóca strumień utleniania. Żużel staje się gęsty i ogniotrwały, opierając się strumieniowi tlenu. Materiał ma tendencję do topienia się, a nie czystego utleniania.
Standardowe metody zawiodą w przypadku żeliwa. Aby uzyskać udane cięcie, należy zastosować specjalistyczne techniki. Operatorzy często używają specjalistycznej dyszy tnącej przeznaczonej do intensywnego podgrzewania. Oscylacyjne ruchy palnika pomagają w usuwaniu uporczywego żużla. W niektórych przypadkach wtryskiwanie proszku żelaza do strumienia tnącego powoduje niezbędną reakcję egzotermiczną, która powoduje stopienie ogniotrwałego żużla. Jednakże te obejścia wiążą się z poważnym kompromisem w zakresie jakości krawędzi cięcia, pozostawiając szorstkie, postrzępione wykończenie, które wymaga intensywnego szlifowania.
Stosowanie metod tlenowo-paliwowych do niekompatybilnych metali marnuje czas i niszczy materiał. Zrozumienie przyczyn awarii tych metali pozwala uniknąć kosztownych błędów produkcyjnych i pozwala operatorom skupić się na opłacalnych procesach.
W przypadku stopów metali nieżelaznych podczas przetwarzania tlenowo-paliwowego dochodzi do zasadniczej awarii chemicznej. Metale te nie reagują prawidłowo z tlenem, aby podtrzymać reakcję egzotermiczną. Ich tlenki mają znacznie wyższą temperaturę topnienia niż metale nieszlachetne. Kiedy przyłożysz palnik do aluminium lub miedzi, metal po prostu topi się i odkształca, zamiast utleniać się do postaci usuwalnego żużla. Operator zostaje z roztopioną kałużą, a nie z odciętą płytą.
Przewodność cieplna również odgrywa ważną rolę w tej awarii. Miedź i aluminium odprowadzają ciepło niezwykle szybko. Wysoka przewodność cieplna zapobiega miejscowemu gromadzeniu się ciepła wymaganego do utrzymania ciągłego cięcia. Ciepło rozprzestrzenia się po całej płycie, rujnując temperament materiału, nie przerywając go.
Stal nierdzewna została specjalnie zaprojektowana tak, aby była odporna na utlenianie, dzięki czemu jest z natury odporna na tę metodę cięcia. Wysoka zawartość chromu tworzy efekt barierowy. Pod wpływem strumienia tlenu chrom natychmiast tworzy ogniotrwałą warstwę tlenku chromu. Warstwa ta ma temperaturę topnienia znacznie wyższą niż sama stal. Działa jak ognioodporna tarcza, całkowicie zatrzymując proces. Próba wymuszenia cięcia zakończy się jedynie stopieniem i wydrążonym bałaganem.
Tytan i podobne stopy lotnicze ulegają ekstremalnej degradacji metalurgicznej pod wpływem płomieni tlenowo-paliwowych. Ekstremalne dopływ ciepła powoduje poważne odbarwienia, kruchość i głębokie uszkodzenia powierzchni. Metal pochłania tlen i azot z atmosfery w wysokich temperaturach, rujnując jego integralność strukturalną. Standardowe metody tlenowo-paliwowe są całkowicie nie do przyjęcia w przypadku tych wrażliwych stopów. Wymagają metod cięcia na zimno lub wysoce kontrolowanych środowisk obojętnych.
Wybrany gaz paliwowy ma bezpośredni wpływ na wydajność operacyjną, czas podgrzewania wstępnego i wymagania dotyczące czyszczenia po cięciu. Różne gazy oferują różne profile termiczne.
Acetylen wytwarza najwyższą temperaturę płomienia ze wszystkich dostępnych na rynku paliw gazowych, sięgającą 3160°C (5720°F) po zmieszaniu z tlenem. To intensywne ciepło sprawia, że idealnie nadaje się do szybkiego podgrzewania wstępnego i szybkich operacji przekłuwania. Umożliwia operatorom rozpoczęcie cięcia szybciej niż w przypadku alternatywnych gazów, co jest bardzo korzystne w przypadku krótkich, przerywanych cięć lub pracy z silnie zardzewiałymi materiałami.
Acetylen ma jednak zauważalne wady. Zwykle wiąże się to z wyższym kosztem objętościowym. Wiąże się to również ze ścisłymi ograniczeniami dotyczącymi bezpieczeństwa i przechowywania. Acetylen staje się bardzo niestabilny pod ciśnieniem powyżej 15 psi, co wymaga specjalistycznej obsługi, ograniczników płomienia i systemów kolektorów. Nie nadaje się również do cięcia wyjątkowo grubych blach stalowych ze względu na specyficzny rozkład ciepła.
Gazy alternatywne, takie jak propylen, oferują istotne korzyści w zakresie wydajności w przypadku ciężkiej produkcji. Chociaż propylen ma nieco niższą początkową temperaturę płomienia, dostarcza ogromną ilość ciepła w zewnętrznej powłoce płomienia, gdy metal osiągnie temperaturę rozpalania. Propylen może ciąć 25–30% szybciej niż acetylen w przypadku płyt o określonej grubości, szczególnie w przypadku materiałów o grubości powyżej jednego cala.
Podstawowym rezultatem jest silnie skupiony stożek ciepła. Ta skupiona energia zapewnia cięcie prawie bez żużla. Gładka jakość krawędzi drastycznie zmniejsza koszty wtórnego szlifowania, oszczędzając cenne godziny pracy. Propylen jest również bezpieczniejszy w przechowywaniu i można go stosować przy wyższych ciśnieniach w rurociągu.
Wybór najlepszego gazu wymaga analizy konkretnych potrzeb produkcyjnych. Przy wyposażaniu sklepu weź pod uwagę następujące czynniki:
Paliwo gazowe | Podstawowa zaleta | Najlepsza aplikacja | Wady |
|---|---|---|---|
Acetylen | Najwyższa temperatura płomienia | Szybkie przekłuwanie, cienkie materiały, skróty | Limity ciśnienia, wyższy koszt na stopę sześcienną |
Propylen | Doskonała prędkość cięcia, czyste krawędzie | Cięcie blach grubych, automatyczne palniki torowe | Wolniejszy czas wstępnego nagrzewania |
Propan | Doskonała dostępność, bezpieczne przechowywanie | Cięcie złomu, intensywne nagrzewanie, fazowanie | Wymaga różnych końcówek palnika i dużego zużycia tlenu |
Gaz ziemny | Najniższy koszt operacyjny | Stacjonarne konfiguracje sklepów, intensywne ogrzewanie | Bardzo powolne podgrzewanie, wymaga dużego przepływu tlenu |
Konfiguracja sprzętu decyduje o jakości końcowego cięcia. Niedopasowany sprzęt prowadzi do niskiej jakości krawędzi, nadmiernego zużycia gazu i zagrożeń bezpieczeństwa.
Rozmiar otworu dyszy ściśle określa natężenie przepływu tlenu i ciśnienie. Użycie zbyt małej dyszy ogranicza strumień tlenu, powodując utratę cięcia w środkowej części płyty. Operator będzie musiał zatrzymać się, oczyścić żłobienie i ponownie rozpocząć cięcie. I odwrotnie, zbyt duża dysza marnuje kosztowny gaz, tworzy szerokie, niechlujne nacięcia i topi górną krawędź płyty, co wymaga intensywnego szlifowania.
Operatorzy powinni opierać się na standardowych systemach numeracji przy wyborze. Producenci udostępniają szczegółowe wykresy, które odwzorowują dokładne grubości metalu w zależności od wymaganego rozmiaru kryzy i ustawień ciśnienia regulatora. Zawsze zapoznaj się z arkuszem danych producenta dotyczącym konkretnego stylu końcówki.
Grubość metalu | Typowy rozmiar dyszy (styl Victor) | Ciśnienie tlenu (PSI) | Ciśnienie paliwa (PSI) |
|---|---|---|---|
1/4 cala | 00 | 20 - 25 | 3 - 5 |
1/2 cala | 0 | 25 - 30 | 3 - 5 |
1 cal | 1 | 30 - 35 | 3 - 5 |
2 cale | 2 | 35 - 45 | 3 - 7 |

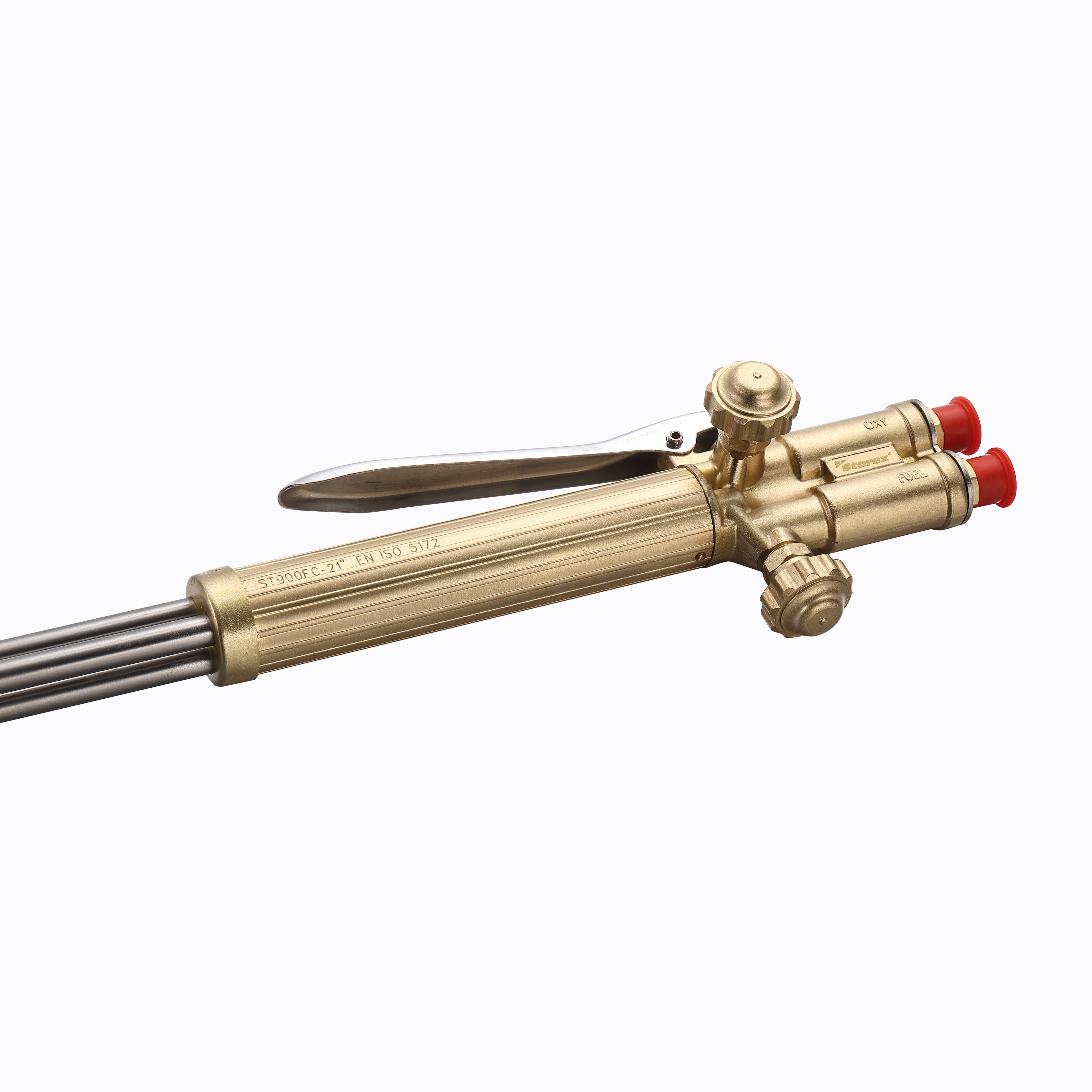

Wybór palnika do cięcia zależy całkowicie od zastosowania. Wytrzymałe, proste palniki są przeznaczone do zautomatyzowanych maszyn gąsienicowych i ciągłego cięcia ciężkich płyt. Trzymają ręce operatora z dala od intensywnego ciepła i zapewniają sztywną platformę do montażu maszyny.
Standardowe ręczne palniki kombinowane zapewniają wszechstronność w przypadku ogólnych zadań produkcyjnych. Umożliwiają one operatorom szybką wymianę przystawek tnących, końcówek spawalniczych i rozet grzewczych. Ta elastyczność jest niezbędna dla ekip konserwacyjnych i producentów niestandardowych, którzy w ciągu dnia wykonują różnorodne zadania.
Właściwa konserwacja zapobiega niebezpiecznym cofaniu się płomieni i zapewnia stały przepływ gazu. Operatorzy muszą usuwać odpryski z otworów końcówek za pomocą dedykowanych środków do czyszczenia końcówek. Nigdy nie używaj szczotek drucianych ani wierteł, ponieważ zniekształcają one precyzyjnie obrobione otwory. Regularnie sprawdzaj powierzchnie przylegające zarówno na głowicy palnika, jak i dyszy, pod kątem głębokich zarysowań lub osadów węgla. Z uszkodzonego siedzenia będzie wyciekać mieszanka gazu, stwarzając poważne zagrożenie dla bezpieczeństwa. Zawsze przeczyść przewody przed zapaleniem palnika, aby usunąć wszelkie zmieszane gazy.
Chociaż paliwo tlenowe jest podstawą przemysłu ciężkiego, nowoczesna produkcja często wymaga alternatywnych metod termicznych lub mechanicznych w przypadku określonych materiałów i tolerancji.
Plazma jest najlepszym wyborem do metali nieżelaznych, stali nierdzewnej i cieńszych stali miękkiej. Plazma wykorzystuje elektrycznie zjonizowany gaz do stopienia i wydmuchania materiału. Zapewnia wyjątkową prędkość w przypadku materiałów o grubości poniżej jednego cala. Wytwarza również minimalną HAZ, nie powodując poważnych odbarwień ani uszkodzeń powierzchni wrażliwych stopów. Jeśli Twój zakład przetwarza duże ilości aluminium lub stali nierdzewnej, system plazmowy jest obowiązkowy.
Metody o wysokiej precyzji całkowicie omijają problemy związane z degradacją termiczną. Cięcie strumieniem wody wykorzystuje strumień wody pod wysokim ciśnieniem i granat w celu erozji materiału. Wprowadza zero ciepła, dzięki czemu idealnie nadaje się do metali wrażliwych na ciepło, takich jak tytan i określone stopy aluminium w przemyśle lotniczym. Jakość krawędzi jest wyjątkowa i nie wymaga dodatkowego wykończenia.
Cięcie laserowe zapewnia niezrównaną szybkość i precyzję w przypadku cienkich blach. Zapewnia niezwykle wąskie tolerancje i czyste krawędzie. Lasery, choć ograniczone grubością blachy w porównaniu z technologią tlenowo-paliwową, dominują w wielkoseryjnej produkcji blach.
Urządzenia zasilane tlenem charakteryzują się bardzo niskim początkowym nakładem inwestycyjnym. Przekładnia jest wysoce przenośna, dzięki czemu idealnie nadaje się do napraw w terenie, rozbiórek i placów budowy. Można wyposażyć ciężarówkę w kompletne urządzenie za ułamek kosztów innych systemów. Proces ten jest jednak wolniejszy i bardziej pracochłonny, co prowadzi do wyższych kosztów operacyjnych w przypadku dużych serii produkcyjnych.
Systemy laserowe i strumienie wody wymagają ogromnych początkowych nakładów inwestycyjnych i dedykowanej przestrzeni w obiekcie. Wymagają także specjalistycznej konserwacji i programowania. Jednak w przypadku produkcji wielkoseryjnej ich szybkość i precyzja skutkują znacznie niższymi kosztami operacyjnymi na część, co szybko uzasadnia początkową inwestycję.
Przetwarzanie tlenowo-paliwowe pozostaje najbardziej opłacalnym i przenośnym rozwiązaniem do przecinania grubych stali miękkich i niskowęglowych. Jednakże jest zasadniczo niekompatybilny z metalami nieżelaznymi i stalą nierdzewną ze względu na restrykcyjną mechanikę utleniania. Aby zoptymalizować procesy produkcyjne, wykonaj następujące kroki, które można podjąć:
Przeprowadź audyt swojego bieżącego zapasu materiałów, aby oddzielić materiały żelazne odpowiednie do paliw tlenowych od stopów nieżelaznych wymagających obróbki plazmowej lub strumieniem wody.
Skonsultuj się ze specjalistą spawalnikiem, aby ocenić alternatywne gazy paliwowe, takie jak propylen, do zastosowań w grubych blachach, aby skrócić czas szlifowania.
Standaryzuj tabele wyboru dysz w całej hali produkcyjnej, aby zapobiec używaniu przez operatorów zbyt dużych dysz, które marnują tlen.
Wdrożyć rygorystyczne protokoły podgrzewania wstępnego dla dowolnych elementów ze stali średnio- i wysokowęglowej, aby zapobiec pękaniu HAZ.
Odp.: Nie. Chrom w stali nierdzewnej tworzy warstwę tlenku o wysokiej temperaturze topnienia, która zapobiega przenikaniu strumienia tlenu i przecinaniu metalu. Wymagane jest cięcie plazmowe lub laserowe.
Odp.: Nadmierny żużel jest zazwyczaj spowodowany zbyt wolnym przesuwaniem palnika, użyciem nieprawidłowego ustawienia ciśnienia tlenu lub użyciem uszkodzonej lub nieodpowiednio dobranej dyszy.
Odp.: Propylen często zapewnia czystsze cięcie przy mniejszej ilości żużla i może ciąć nawet o 30% szybciej po podgrzaniu metalu, chociaż acetylen zapewnia krótszy czas wstępnego nagrzewania.
O: Nie. Zarówno aluminium, jak i brąz topią lub rozpraszają ciepło, zanim będą mogły prawidłowo utlenić się w procesie tlenowo-paliwowym, co skutkuje stopieniem, zdeformowaniem krawędzi i poważnym odbarwieniem powierzchni, a nie czystym cięciem.
Odp.: Rozmiar dyszy tnącej jest całkowicie podyktowany grubością ciętego metalu. Producenci udostępniają szczegółowe wykresy dopasowujące grubość metalu do wymaganego rozmiaru kryzy dyszy i ustawień ciśnienia gazu.
Odp.: Metody standardowe są wysoce nieefektywne w przypadku żeliwa ze względu na wysoką zawartość węgla. Wymaga specjalistycznych technik, takich jak użycie większej dyszy, silnie nawęglanego płomienia lub proszku żelaza, i skutkuje bardzo szorstką krawędzią.
