Ciężka produkcja często ukrywa koszty operacyjne na widoku. Szok termiczny i nierówna jakość krawędzi powodują utratę zasobów podczas produkcji metalu. Pomijanie lub przyspieszanie fazy nagrzewania stwarza poważne problemy w hali produkcyjnej. Operatorzy spotykają się z mikropęknięciami, nadmiernym wtrąceniem żużla i twardnieniem materiału. Wady te wymuszają kosztowne dalsze poprawki, takie jak ciężka obróbka i ręczne szlifowanie.
Standaryzacja protokołów podgrzewania wstępnego rozwiązuje bezpośrednio te problemy. Stanowi ścisłą decyzję operacyjną. Właściwe podgrzewanie wstępne decyduje o wyborze sprzętu, wydajności i ogólnej rentowności projektu w zakresie przemysłowego cięcia gazowego . Kontrolując dopływ ciepła przed rozpoczęciem cięcia, producenci eliminują pierwotne przyczyny uszkodzeń krawędzi i zapewniają czystą, gotową do spawania powierzchnię.
Integralność metalurgiczna: Właściwe podgrzewanie wstępne spowalnia szybkość chłodzenia krawędzi skrawanej, znacznie zmniejszając ryzyko pękania indukowanego wodorem (HIC) i tworzenia się martenzytu w stalach wysokowęglowych i stopowych.
Wydajność operacyjna: Osiągnięcie właściwej temperatury podgrzewania wstępnego pozwala na wyższe i bardziej stałe prędkości przesuwu, maksymalizując przepustowość bez utraty jakości cięcia.
Optymalizacja sprzętu: Skuteczność fazy podgrzewania wstępnego jest bezpośrednio powiązana z wyborem prawidłowej konfiguracji palnika do cięcia i dyszy tnącej dla określonego gazu palnego i grubości materiału.
Ograniczanie ryzyka: Standaryzacja temperatur wstępnego podgrzewania w oparciu o obliczenia równoważnika węgla (CE) zapobiega miejscowemu przegrzaniu, zniekształceniu materiału i nieprzewidywalnym szerokościom szczeliny.
Rozszerzalność i kurczenie cieplne regulują zachowanie metalu podczas cięcia. Zlokalizowana strefa cięcia natychmiast osiąga ekstremalne temperatury. Otaczający metal nieszlachetny pozostaje zimny. Powoduje to powstanie silnego gradientu temperatury na płycie. Podgrzewanie wstępne minimalizuje ten szok. Delikatnie podnosi temperaturę metalu nieszlachetnego przed rozpoczęciem reakcji utleniania. Zarządzanie tym gradientem termicznym bezpośrednio zmniejsza naprężenia szczątkowe. Duże stalowe płyty są odporne na zniekształcenia wymiarowe przy równomiernym podgrzewaniu. Operatorzy unikają wypaczeń i wykrzywień, które zazwyczaj psują długie i wąskie cięcia.
Stopniowe doprowadzanie ciepła umożliwia równomierne rozszerzanie się krystalicznej struktury stali. Kiedy strumień tlenu o dużej prędkości przebija metal, otaczający obszar jest już ustabilizowany termicznie. Zapobiega to nagłemu, gwałtownemu rozszerzeniu, które powoduje mikropęknięcia wzdłuż nacięcia. Stałe zarządzanie temperaturą zapewnia, że płyta pozostaje płaska i ma dokładne wymiary po ostygnięciu cięcia. Kiedy w styczniu wyciągasz z ogrodu kawałek 3-calowej płyty, natychmiastowe uderzenie go tnącym płomieniem jest przepisem na katastrofę. Ekstremalna różnica między temperaturą otoczenia stali a punktem zapłonu powoduje, że materiał walczy sam ze sobą. Podgrzewanie wstępne wypełnia tę lukę.
Obserwujemy to stale w produkcji sprzętu ciężkiego. Warsztat wytnie 20-metrowy pasek stali bez wstępnego podgrzewania. Zanim element ostygnie, wygina się o trzy cale poza tolerancję. Naprężenia wewnętrzne ciągną metal w miarę kurczenia się krawędzi cięcia. Zastosowanie wstępnego podgrzewania wstępnego namaczania wzdłuż całej linii cięcia przed włączeniem strumienia tlenu umożliwia płycie rozszerzanie się i kurczenie jako pojedyncza jednostka, przy zachowaniu prostoliniowości.
Pękanie wywołane wodorem wymaga trzech określonych warunków. Potrzebujesz podatnej mikrostruktury, uwięzionego wodoru i wysokiego naprężenia szczątkowego. Płyty ze stali zimnej w naturalny sposób gromadzą kondensację powierzchniową. Podgrzewanie całkowicie usuwa tę wilgoć. Usuwa to główne źródło wodoru przed zapaleniem się płomienia. Eliminacja wilgoci powierzchniowej jest pierwszą linią obrony przed zanieczyszczeniem strefy spawania.
Podgrzewanie wstępne zmniejsza również szybkość chłodzenia strefy wpływu ciepła (HAZ). Wolniejszy cykl chłodzenia umożliwia bezpieczną dyfuzję uwięzionego wodoru z metalu. Zapobiega to tworzeniu się kruchych mikrostruktur martenzytycznych wzdłuż krawędzi cięcia. Martenzyt jest niezwykle twardy i podatny na pękanie pod wpływem naprężeń. Wydłużając czas chłodzenia, stal tworzy bardziej ciągliwą strukturę perlityczną lub bainityczną. Ta bardziej miękka krawędź jest znacznie łatwiejsza w obróbce, wierceniu lub spawaniu na kolejnych etapach produkcji.
Weź pod uwagę punkt rosy w typowym zakładzie produkcyjnym. Stal znajdująca się na zewnątrz wchłania wilgoć w swoją powierzchnię. Jeśli przetniesz tę płytę na zimno, płomień tnący rozbije cząsteczki wody. Wodór wchodzi do roztopionej stali. Gdy wąska strefa cięcia szybko ochładza się w stosunku do masywnego radiatora otaczającej płyty zimnej, wodór zostaje uwięziony w nowo utworzonej, utwardzonej strukturze ziaren. Kilka dni później wzdłuż krawędzi rozprzestrzeniają się mikroskopijne pęknięcia. Proste podgrzewanie do 200 stopni eliminuje wilgoć i spowalnia tempo chłodzenia na tyle, aby umożliwić ucieczkę wodoru.
Szybkość reakcji utleniania zależy w dużym stopniu od temperatury metalu nieszlachetnego. Zimna stal jest odporna na strumień tlenu. Reakcja zostaje zatrzymana, co powoduje wypadanie cięcia. Podgrzana stal reaguje szybko i czysto. Odpowiednie podgrzewanie wstępne pozwala na szybsze i nieprzerwane prędkości jazdy. Operatorzy kończą cięcia w krótszym czasie. To bezpośrednio obniża koszty pracy i koszty ogólne przypadające na cięcie. Przepustowość wzrasta bez wypychania sprzętu poza bezpieczne granice.
Utrzymanie stałej prędkości jazdy zapobiega żłobieniu i wypłukiwaniu. Gdy płyta jest odpowiednio podgrzana, operator lub maszyna CNC może zablokować optymalną prędkość posuwu. Nie ma potrzeby zwalniania, aby płomienie rozgrzania mogły się dogonić. Ten ciągły, płynny ruch zapewnia wykończenie powierzchni cięcia przypominające maszynę, redukując potrzebę dodatkowych operacji wykańczających. Jeśli operator musi stale zatrzymywać, cofać i ponownie uruchamiać cięcie, ponieważ metal nie był wystarczająco gorący, aby podtrzymać reakcję, w ciągu tygodnia tracisz wiele godzin czasu produkcyjnego.
Mierzymy to w calach na minutę (IPM). Zimna 2-calowa płyta może zmusić Cię do czołgania się przy 8 IPM, aby utrzymać cięcie. Odpowiednio podgrzana ta sama płyta może być cięta z prędkością od 12 do 14 IPM. Oznacza to ogromny wzrost materiału liniowego przetwarzanego w ciągu jednej zmiany. Ciepło wykonuje swoją pracę, umożliwiając strumieniowi tlenu czyste i czyste przedmuchanie stopionego żużla przez dno nacięcia, bez wahania.
Stabilny płomień podgrzewania wstępnego zapewnia ciągłe wyrzucanie płynnego żużla. Cięcie na zimno powoduje zatrzymanie żużla na dolnej krawędzi płyty. Podgrzewanie wstępne utrzymuje żużel w stanie stopionym, aż do całkowitego usunięcia szczeliny. Zmniejsza to ściśle przylegający żużel. Możesz zmierzyć ten sukces poprzez ograniczenie szlifowania po cięciu. Mniej czyszczenia oznacza szybsze przejście do spawania lub montażu. Konsystencja szczeliny ulega znacznej poprawie, gdy kontrolowana jest rozszerzalność cieplna.
Topienie górnej krawędzi jest zminimalizowane, gdy płomienie podgrzewania wstępnego są odpowiednio dostrojone.
Powierzchnia cięcia pozostaje kwadratowa, bez typowej wklęsłości obserwowanej w przypadku wędlin.
Dolny żużel staje się kruchy i łatwo się łuszczy za pomocą skrobaka ręcznego.
Szerokość nacięcia pozostaje jednolita od początku cięcia do końca.
Żłobienie w dolnej części nacięcia jest wyeliminowane, ponieważ żużel pozostaje płynny.
Twardy żużel jest wrogiem warsztatu produkcyjnego. Gdy cięcie jest zbyt zimne, żużel zastyga w momencie zetknięcia się z dolną krawędzią płyty. Przyspawa się do metalu nieszlachetnego. Następnie operatorzy spędzają godziny przy użyciu ciężkich szlifierek, próbując go usunąć. Po wstępnym podgrzaniu płyty temperatura otoczenia stali utrzymuje płynny żużel jedynie o ułamek sekundy dłużej. Kapie z talerza. Pozostała niewielka ilość żużlu jest miękka i można ją strącić jednym uderzeniem młotka.
Konstrukcja palnika określa stabilność podgrzewania. Palniki wtryskowe dobrze sprawdzają się na gazach paliwowych o niskim ciśnieniu, takich jak gaz ziemny lub propan. Wykorzystują przepływ tlenu do wciągania paliwa gazowego do komory mieszania. Palniki równociśnieniowe wymagają zrównoważonych przewodów gazowych dla optymalnego mieszania, zwykle stosowanych z acetylenem. Obydwa projekty muszą utrzymywać stabilne płomienie podgrzewania wstępnego w trudnych warunkach. Wybór odpowiedniego palnika do cięcia zapewnia stałe dostarczanie ciepła przy różnych grubościach blach.
Ręczne wstępne podgrzewanie palnika sprawdza się w przypadku krótkich, niestandardowych cięć lub napraw w terenie. W profilowaniu CNC o dużej wytrzymałości dominują zintegrowane, zautomatyzowane systemy podgrzewania wstępnego. Zautomatyzowane systemy utrzymują dokładne odległości dystansu. Zapewnia to równomierne przenoszenie ciepła bez zmęczenia operatora. Palniki o dużej wydajności są wyposażone w większe komory mieszania, które zapewniają ogromną moc wyjściową BTU wymaganą do wstępnego podgrzewania płyt o grubości ponad czterech cali.
Nie można zmusić lekkiej latarki do wstępnego podgrzania ciężkiej płyty stalowej. Komora mieszania po prostu nie może przepływać wystarczającej ilości gazu, aby pokonać masę termiczną płyty. Ciepło odchodzi szybciej, niż jest w stanie je przetworzyć palnik. Palniki o dużej wytrzymałości są zbudowane z większymi wewnętrznymi kanałami gazowymi, specjalnie po to, aby wspierać wysokoprzepływowe płomienie podgrzewania wstępnego, niezbędne do obróbki grubych płyt.

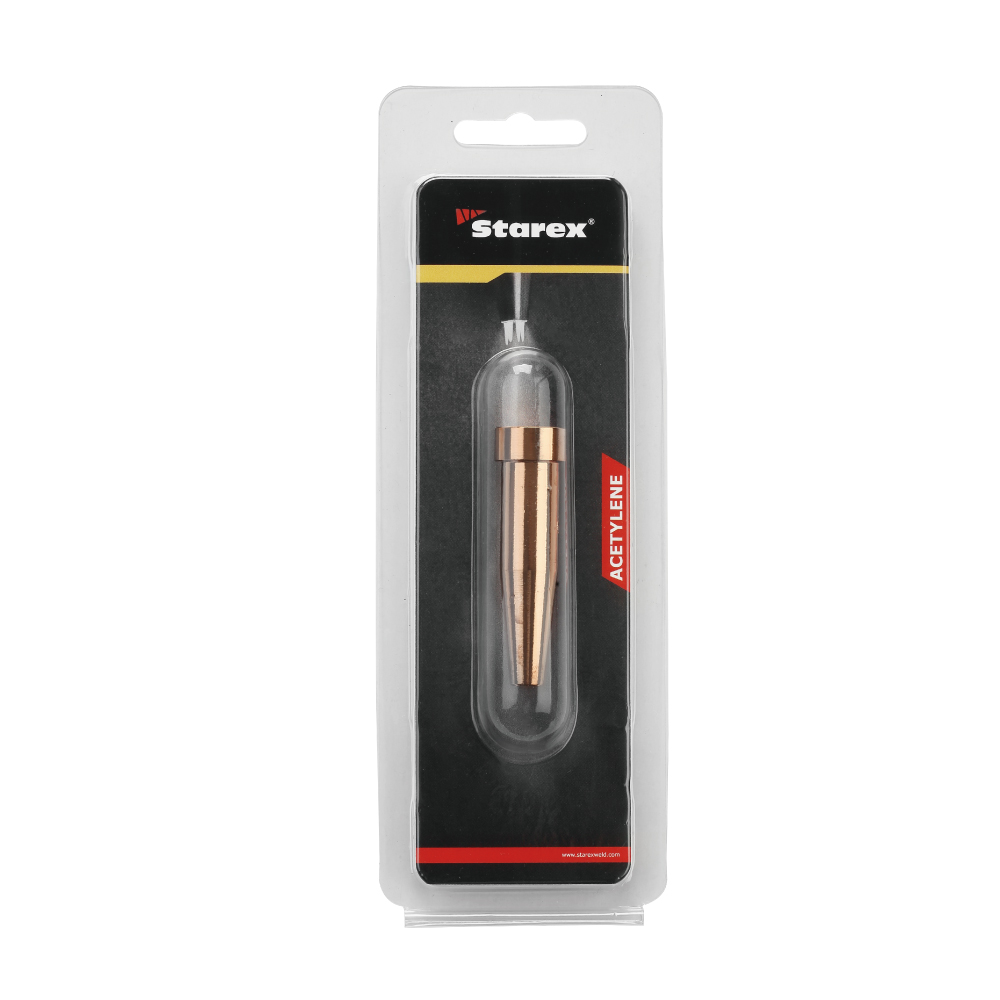

Konstrukcja dyszy kontroluje rzeczywistą moc wyjściową BTU dostarczaną do płyty. Jednoczęściowe dysze miedziane nadają się do acetylenu ze względu na dużą prędkość spalania i intensywne ciepło. Dwuczęściowe dysze obsługują paliwa alternatywne, takie jak propan lub gaz ziemny, które wymagają głębszego wgłębienia, aby zakotwiczyć płomień. Rozmiar otworu podgrzewania wstępnego musi ściśle odpowiadać grubości materiału.
Zbyt mała dysza tnąca nie penetruje grubych płyt przy wystarczającej ilości ciepła. Cięcie wielokrotnie zakończy się niepowodzeniem. Nadwymiarowa dysza marnuje paliwo i topi górną krawędź, niszcząc tolerancje wymiarowe. Różne gazy paliwowe narzucają określoną geometrię dysz, aby osiągnąć optymalny czas podgrzewania wstępnego. Propan wymaga większej liczby otworów do podgrzewania wstępnego, aby dopasować się do lokalnej prędkości ogrzewania acetylenu.
Rodzaj paliwa gazowego | Konstrukcja dyszy | Charakterystyka podgrzewania | Najlepsza aplikacja |
|---|---|---|---|
Acetylen | Jednoczęściowa miedź | Intensywne, silnie zlokalizowane ciepło. Szybkie przebijanie. | Stal cienka i średnia, krótkie czasy nagrzewania. |
Propan | Dwuczęściowy (wypustowy) | Szerokie rozprzestrzenianie się ciepła. Wysoka całkowita moc wyjściowa BTU. | Cięcie grubych blach, obróbka ciężkiego złomu. |
Gaz ziemny | Dwuczęściowe (głębokie wgłębienie) | Wolniejsze miejscowe ogrzewanie. Doskonała jakość krawędzi. | Cięcie profili CNC, systemy zautomatyzowane. |
Stosowanie dyszy propanowej z acetylenem lub odwrotnie gwarantuje awarię. Płomień albo zgaśnie i wskoczy z powrotem do pochodni, albo sam zgaśnie. Otwory podgrzewania wstępnego są wiercone na określone średnice, aby dopasować je do prędkości spalania zamierzonego gazu. Zawsze dopasowuj materiał eksploatacyjny do źródła paliwa i grubości płyty.
Wymagania dotyczące podgrzewania wstępnego różnią się drastycznie w zależności od składu chemicznego materiału. Cienka stal niskowęglowa wymaga minimalnego podgrzewania wstępnego. Standardowy płomień tnący zapewnia wystarczającą ilość ciepła otoczenia, aby zainicjować i podtrzymać cięcie. Grube sekcje stali miękkiej wymagają jednak ścisłej kontroli termicznej, aby zapobiec wypadaniu cięcia.
Stale wysokowęglowe i blachy trudnościeralne typu Hardox są bardzo podatne na pękanie. Wymagają protokołów głębokiego, moczącego podgrzewania wstępnego. Brak wstępnego nagrzania stali odpornej na zużycie gwarantuje uszkodzenie krawędzi. Ekstremalna twardość tych płyt oznacza, że nie są w stanie absorbować szoku termicznego. Przed wprowadzeniem tlenu tnącego należy je powoli i równomiernie doprowadzić do temperatury.
Podczas cięcia blachy ścieralnej AR400 lub AR500 bez wstępnego podgrzewania często słychać „ping” kilka minut po zakończeniu cięcia. To dźwięk pękającej krawędzi. Wysoka zawartość węgla i stopów sprawia, że stal jest niezwykle sztywna. Szybki cykl chłodzenia podczas cięcia na zimno tworzy martenzyt, który nie jest w stanie wytrzymać wewnętrznych naprężeń skurczowych. Podgrzewanie wstępne o temperaturze 300 stopni łagodzi uderzenie termiczne, umożliwiając lekkie ugięcie krawędzi w miarę ochładzania, zapobiegając pęknięciom.
Formuła odpowiednika węgla (CE) służy jako standardowa w branży soczewka oceniająca. Określa konieczność podgrzewania wstępnego na podstawie składu stopu. Wyższe wartości CE wskazują na większą hartowność i większe ryzyko pękania. Formuła uwzględnia węgiel, mangan, chrom, molibden, wanad, nikiel i miedź.
Ekwiwalent węgla (CE) | Spawalność / Możliwość cięcia | Wymagania dotyczące podgrzewania | Typowy materiał |
|---|---|---|---|
Do 0,35 | Doskonały | Brak (temperatura pokojowa) | Stal miękka (A36) |
0,36 do 0,40 | Dobry | Łagodne podgrzewanie (50°C - 100°C) | Stal średniowęglowa |
0,41 do 0,50 | Sprawiedliwy | Umiarkowane rozgrzewanie (100°C - 200°C) | Niski stop o wysokiej wytrzymałości (HSLA) |
Ponad 0,50 | Słaby | Wysokie rozgrzewanie (200°C - 300°C+) | Płyty odporne na zużycie (AR400/500) |
Przełóż te wartości CE na przydatne zakresy temperatur w hali produkcyjnej. Operatorzy używają kredek wskazujących temperaturę lub pirometrów cyfrowych do sprawdzania poziomu ciepła. Domysły prowadzą do złomu. Precyzyjny pomiar gwarantuje, że płyta jest gotowa na obciążenie termiczne procesu cięcia. Zaznaczasz talerz kredką o kącie 250 stopni w odległości cala od linii cięcia. Kiedy znak topi się i zamienia w ciecz, wiesz, że ciepło przeniknęło przez materiał i możesz bezpiecznie rozpocząć cięcie.
Zbyt szybkie zastosowanie zbyt dużej ilości ciepła stwarza poważne ryzyko wdrożeniowe. Miejscowe przegrzanie prowadzi do topnienia powierzchni. Górne krawędzie stają się zaokrąglone i tracą dokładność wymiarową. Cieńsze płyty wypaczają się pod nierównym obciążeniem termicznym. To odkształcenie sprawia, że późniejszy montaż i spawanie jest prawie niemożliwe.
Można temu zaradzić, równomiernie rozprowadzając ciepło na całej ścieżce cięcia. Unikaj punktowego ogrzewania pojedynczego punktu początkowego. Podczas operacji ręcznych używaj ruchu omiatającego, aby rozprowadzić energię cieplną. W przypadku operacji CNC zaprogramuj powolne przejście podgrzewania wzdłuż ścieżki cięcia przed włączeniem strumienia tlenu. Dzięki temu cała strefa wpływu ciepła rozszerza się równomiernie.
Jeśli zbyt długo będziesz trzymać silny płomień w jednym miejscu na 1-calowym talerzu, stopisz kałużę na powierzchni, zanim spód talerza w ogóle się rozgrzeje. Ciepło potrzebuje czasu, aby przeniknąć przez stal. Ruchomy palnik umożliwia przenikanie ciepła powierzchniowego w dół, bez niszczenia górnej krawędzi. Pomocna jest także kolejność cięć. Najpierw wytnij otwory wewnętrzne, a następnie wytnij obwód zewnętrzny. Dzięki temu większa część płyty utrzymuje część w stanie sztywnym, podczas gdy naprężenia wewnętrzne same się rozładowują.
Techniki ręcznego podgrzewania wstępnego różnią się znacznie w zależności od operatora. Jeden operator może przyspieszyć proces, podczas gdy inny przegrzewa płytę. Ta niespójność niszczy harmonogramy produkcji. Zalecenia standardowych procedur operacyjnych (SOP) dla wszystkich stanowisk cięcia. Dokumentuj dokładne czasy i temperatury wstępnego podgrzewania dla każdego gatunku materiału przetwarzanego w zakładzie.
Wymagaj od operatorów sprawdzenia temperatury podgrzewania wstępnego przed włączeniem strumienia tlenu tnącego. Konsekwentne szkolenie eliminuje zgadywanie. Standaryzuje jakość cięcia na wszystkich zmianach. Regularne audyty ciętych krawędzi szybko wykażą, czy przestrzegane są protokoły podgrzewania wstępnego, czy też ignorowane. Jeśli widzisz zaokrąglone górne krawędzie, oznacza to, że nagrzanie wstępne było zbyt gorące lub palnik znajdował się zbyt blisko. Jeśli widzisz ciężki, przyspawany żużel i szorstko naciętą powierzchnię, płyta była za zimna.
Podgrzewanie wstępne pozostaje niepodlegającym negocjacjom krokiem w celu zapewnienia integralności strukturalnej. Gwarantuje stałą jakość krawędzi w profesjonalnej produkcji. Dokładnie sprawdź swoje obecne konfiguracje. Oceń, czy Twoje obecne kombinacje palnika i dyszy zapewniają odpowiednią energię podgrzewania wstępnego dla materiałów, które codziennie przetwarzasz. Właściwe zarządzanie temperaturą oddziela zyskowne operacje cięcia od tych nękanych poprawkami.
Przejrzyj specyfikacje materiałów i oblicz wartości CE dla wszystkich przychodzących blach stalowych.
Kontroluj bieżące wskaźniki złomowania i poprawek, aby zidentyfikować awarie wywołane szokiem termicznym.
Skonsultuj się ze specjalistami w celu modernizacji urządzenia do cięcia w celu uzyskania optymalnej kontroli termicznej.
Na wszystkich stanowiskach do ręcznego cięcia należy zastosować kredki wskazujące temperaturę lub pirometry cyfrowe.
Ustal pisemne standardowe procedury operacyjne (SOP) dotyczące czasów nagrzewania wstępnego w zależności od grubości blachy.
Odp.: Cienka stal niskowęglowa wybacza błędy, ale grubsze sekcje wymagają wstępnego podgrzania, aby utrzymać prędkość jazdy. Zapewnia całkowite wyrzucenie żużla i zapobiega szokowi termicznemu. Bez podgrzewania grube płyty zbyt szybko odprowadzają ciepło ze strefy cięcia, powodując zatrzymanie reakcji utleniania i niepowodzenie cięcia.
Odp.: Podniesienie temperatury metalu nieszlachetnego bliżej jego punktu zapłonu umożliwia szybszy przebieg procesu utleniania. Umożliwia to wyższe i bardziej stałe prędkości jazdy. Szybsze cięcie skraca czas pracy i zapobiega nadmiernemu rozprzestrzenianiu się ciepła do otaczającej płyty, minimalizując odkształcenia.
Odp.: Zbyt mała dysza powoduje niewystarczającą ilość ciepła, co powoduje wypadanie i uszkodzenie cięcia. Nadwymiarowa dysza marnuje paliwo, topi górną krawędź płyty i tworzy szeroką, nieprzewidywalną szczelinę. Dysze muszą być ściśle dopasowane do grubości materiału i rodzaju paliwa gazowego.
Odp.: Użyj wzoru na równoważnik węgla (CE), aby ocenić hartowność materiału. Połącz tę wartość CE z wykresami grubości materiału dostarczonymi przez normy metalurgiczne. Przed cięciem sprawdź wymaganą temperaturę na płycie za pomocą kredek wskazujących temperaturę lub cyfrowych pirometrów na podczerwień.
Odp.: Standardowe palniki działają w przypadku umiarkowanych grubości. Jednak płyty o grubości większej niż kilka cali często przekraczają moc wyjściową BTU standardowego sprzętu. Wymagają one specjalistycznych, wytrzymałych palników, większych dysz do podgrzewania wstępnego lub zewnętrznych metod ogrzewania, takich jak cewki indukcyjne lub specjalne końcówki grzewcze do pąków róży.
Odp.: W obu procesach wykorzystuje się podgrzewanie wstępne w celu zmniejszenia szybkości chłodzenia, kontrolowania rozszerzalności cieplnej i zapobiegania pękaniu wywołanemu wodorem. Jednakże podgrzewanie wstępne cięcia jest również ściśle skoncentrowane na podniesieniu stali do temperatury rozpalania, aby zainicjować i podtrzymać egzotermiczną reakcję utleniania wymaganą do przecięcia metalu.
